Vostro 2520 分解 SSD換装 メモリ交換

DELL の Vostro 2520 をSSD換装、メモリ交換した時のメモ。

裏面のネジ15本を全て外す。

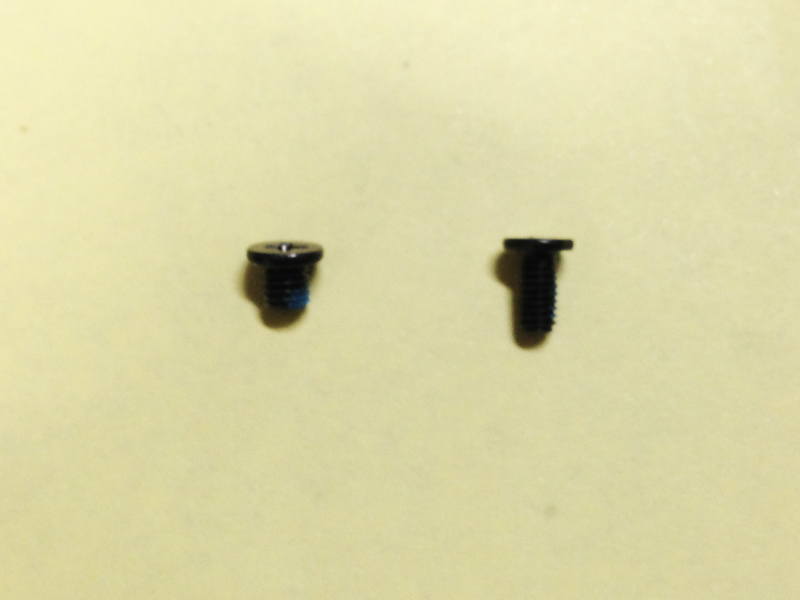

緑マーカー 2箇所のネジはHDD固定用の短いネジなので、組立時に注意。
ちなみにメモリ交換のみであればこの工程はすっ飛ばしてOK。

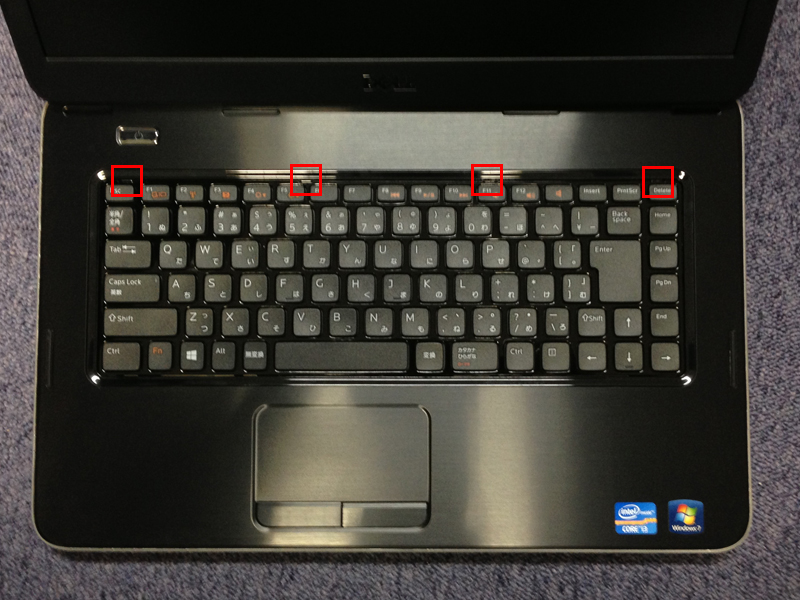

キーボード上部のラッチを上に押し込むようにして4箇所外す。傷が付きやすいのでプラ製の部品外しで行うのが吉。

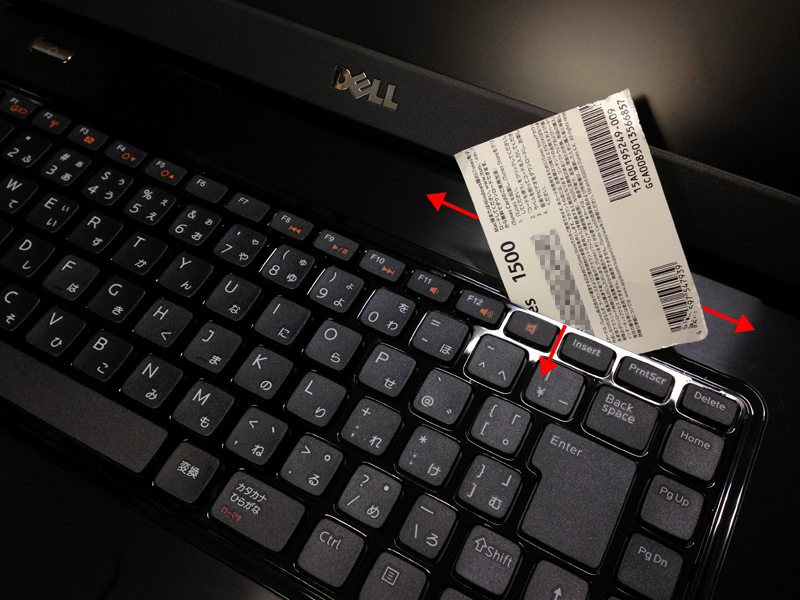

めんどくさい場合は画像のように磁気カード的なモノを差し込んでスライドさせれば外れます。

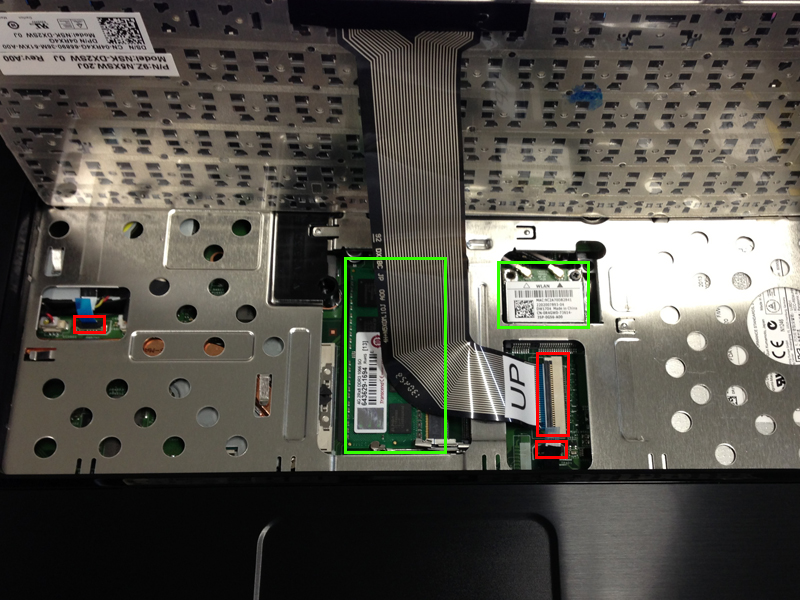

キーボードを外す際にはフィルムケーブルに注意。
メモリ交換のみであれば、外すのはキーボードからのフィルムケーブルだけでOK（or 外さずに頑張る）

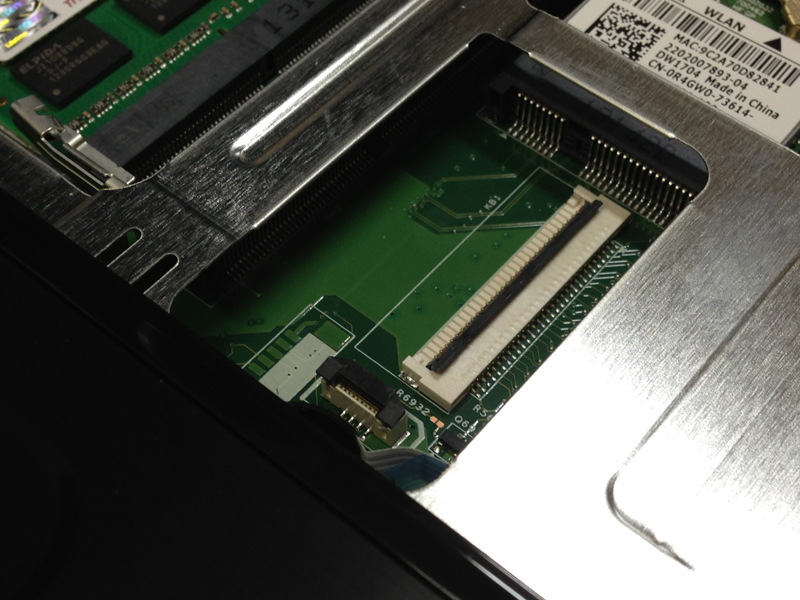

HDD、CPUへのアクセスをするのであれば赤マーカー部分のケーブルは全て外す。無理やり抜かないこと。
加えて、紫マーカー2箇所のネジを外す。


ここは、少しコツと力が要ります。

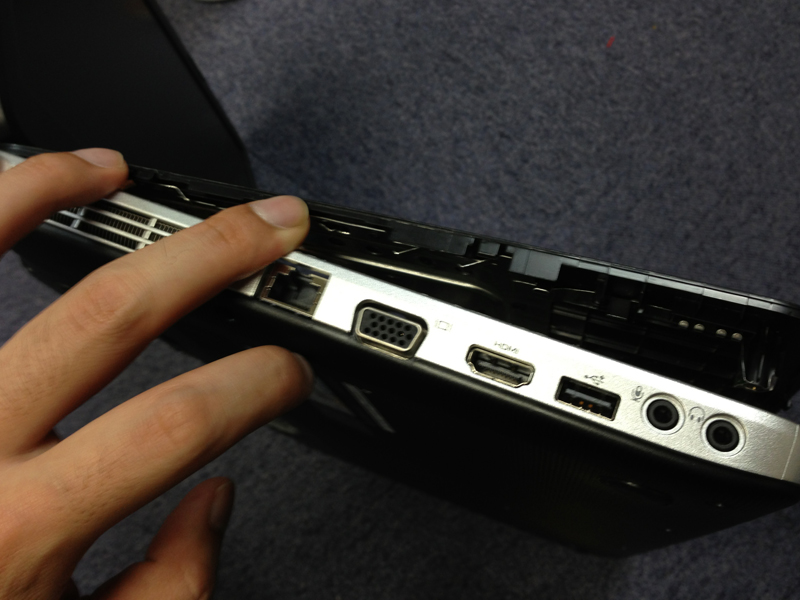

シルバーのフレームを外側（画像では手前）に少し引っ張る感じで固定爪を浮かせて、出来た隙間にパーツ外しや爪を差し込んで上に引っ張るとパームレストが取れる。

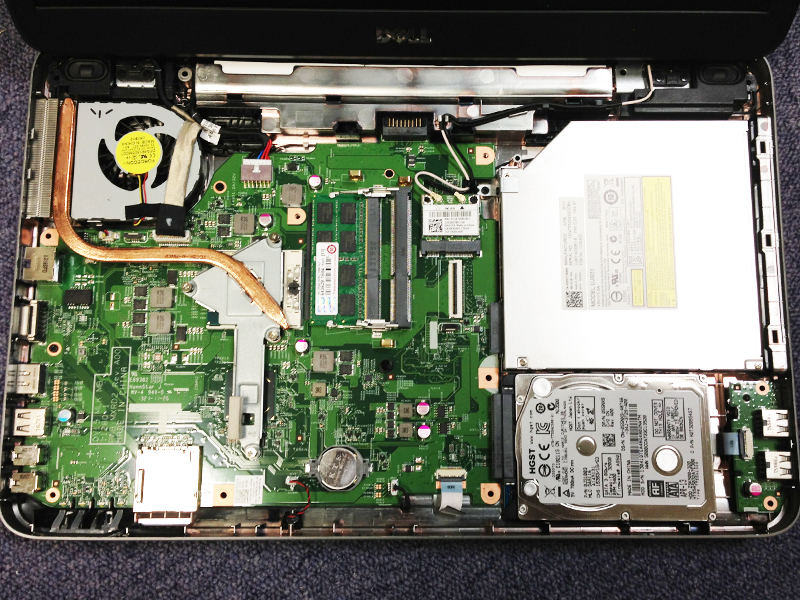

後はバリバリとやってしまえば取れちゃう。適当ですみません。

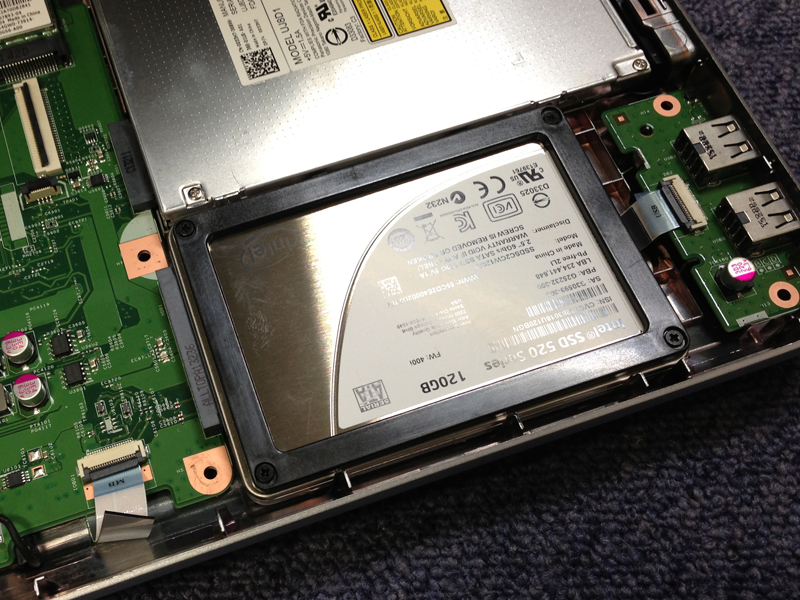

裏面のネジをしっかり外してあれば、スライドさせるだけでHDDが外れる。

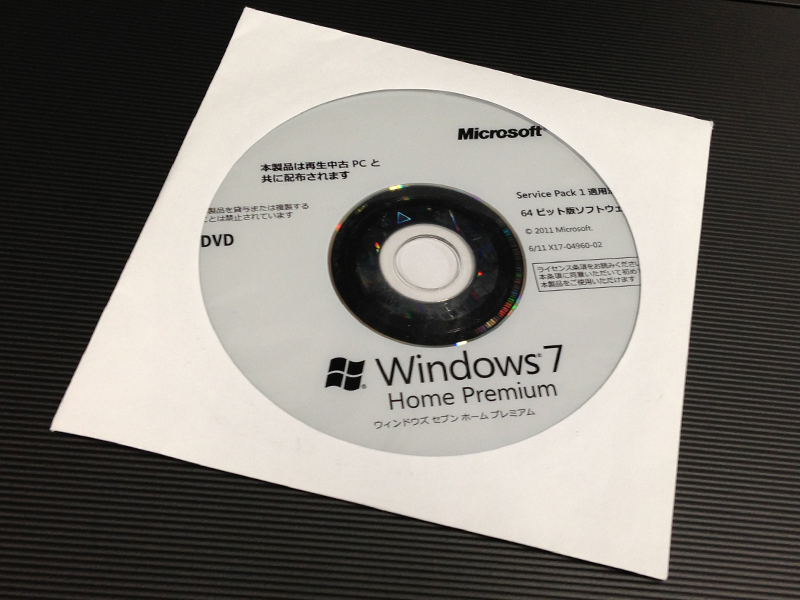

あとはSSDを装着してリカバリ。OSのディスクはご自分で準備下さい。ドライバはここから落とせます。
